期末考題庫

畫出下列立體零件之工程圖並出圖：

說明：在圖面上至少需有：1. 等角視圖，2.三視圖， 3.標註尺寸，
4.有孔的零件需加繪剖面視圖，5.有斜面的零件需加繪輔助視圖，
6.標題欄內需註明：圖名，班級，姓名，學號，比例 。

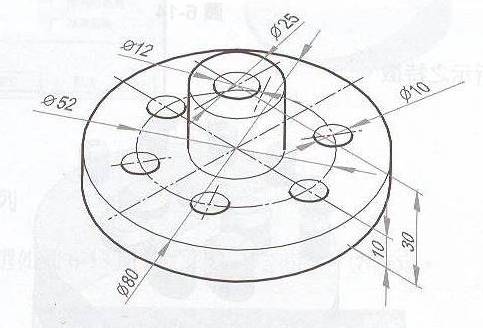

1.

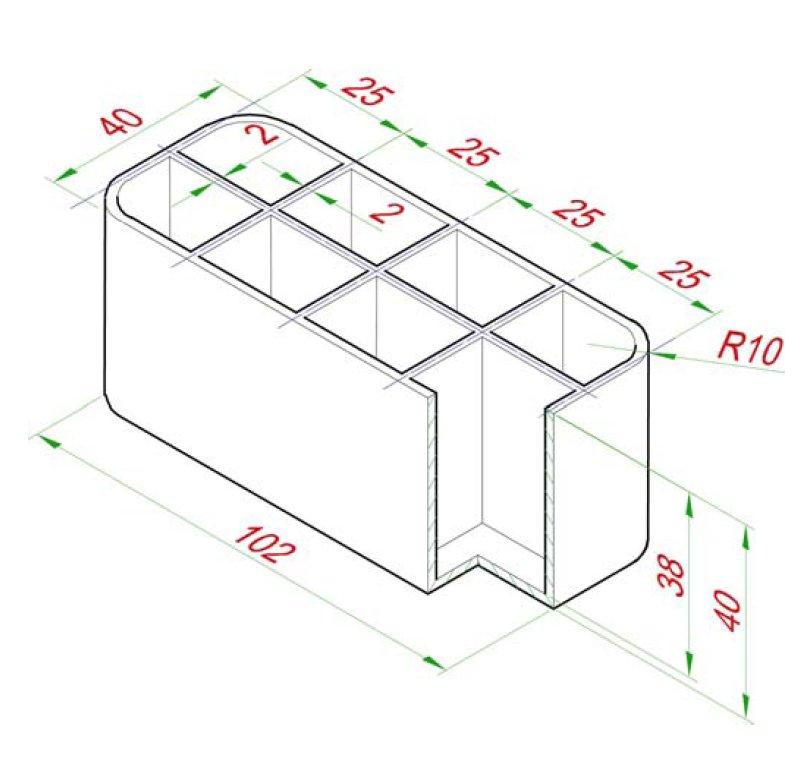

2.

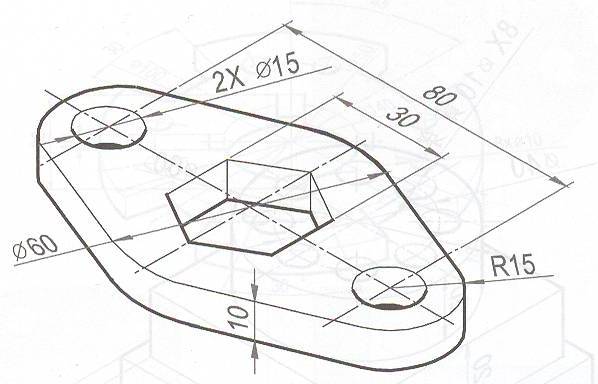

5.

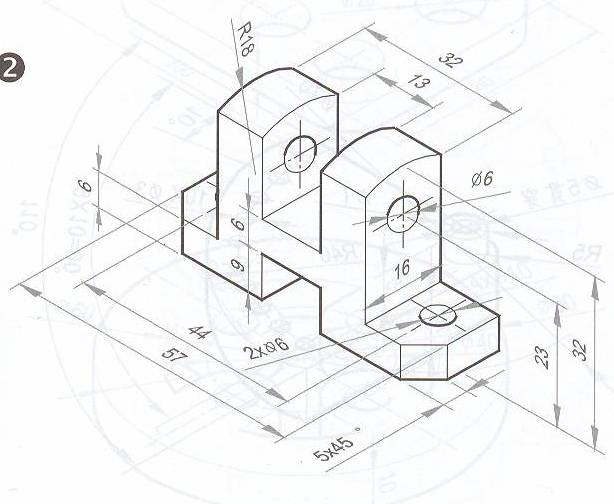

6.

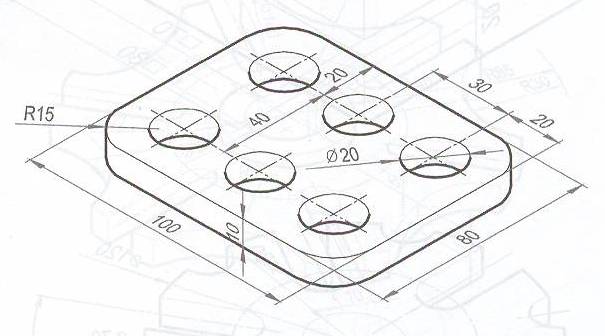

8.

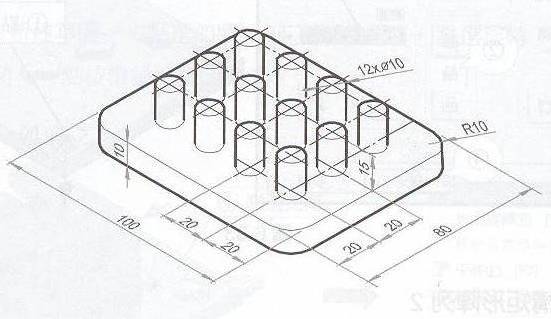

9.

10.

ps 為減輕同學的壓力，將題庫減少為7題，考試時選1題作工程圖並出圖。

祝各位同學--考試順利、愉快！
