第六章 環狀陣列、矩形陣列及鏡射特徵

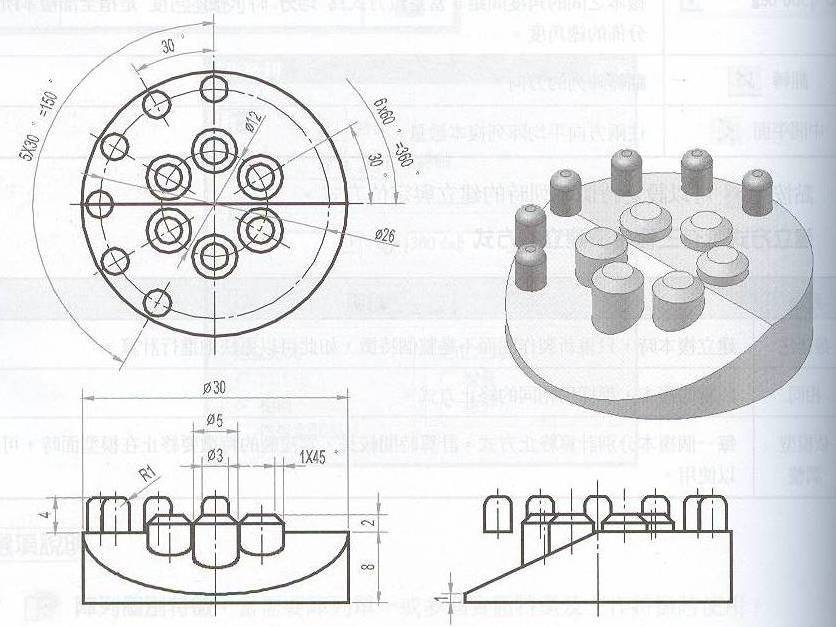

範例 6-1--環狀陣列特徵
示範動畫：(a)
- 在xy平面上作草圖1，以原點為圓心，畫一直徑30mm的圓，完成草圖。
- 擠出，厚度8mm。
示範動畫：(b)
- 在yz平面上作草圖2，求實體和yz平面的切割線。
- 畫一條斜線，從頂面中點連到邊線上距底面高1mm。完成草圖。
- 擠出(「切割」，範圍：「全部」，「對稱」)
示範動畫：(c)
- 平面特徵，選擇xy平面，用滑鼠移動xy平面，輸入平移距離為10mm，產生平面1。
- 平面特徵，選擇xy平面，用滑鼠移動xy平面，輸入平移距離為13mm，產生平面2。
示範動畫：(d)
- 選擇在工作平面1上作草圖3，畫一直徑5mm的圓，圓心距離圓心6mm。(若要完全定義，需加上圓心與原點作「垂直」的限制條件)
- 選擇在工作平面2上作草圖4，畫一直徑3mm的圓，圓心距離圓心13mm。(若要完全定義，需加上圓心與原點作「垂直」的限制條件)
示範動畫：(e)
- 分別取消工作平面1和工作平面2的可見性。
- 分別擠出直徑5mm和直徑3mm的圓，範圍：到下一個。分別產生直徑5mm和直徑3mm的圓柱。
- 選擇直徑5mm圓柱的頂部的圓邊線作去角，距離:1mm。
- 選擇直徑3mm圓柱的頂部的圓邊線作圓角，距離:1mm。
示範動畫：(f)
- 環形陣列：按住ctrl不放，選擇擠出特徵3(直徑5mm的圓柱)，和去角特徵，
- 設定：將360度「均分」放置6個。
- 用滑鼠點右下角的「>>」，並選擇定位方式為「「均分」，
- 建立方式為「依模型調整」(複製圓柱的長度會隨著實體模型的外形自動延伸或縮短) 。
示範動畫：(g)
- 環形陣列，選按住ctrl不放，選擇擠出特徵3(直徑3mm的圓柱)，和圓角特徵，
- 設定：每隔30度「增量」放置6個。
- 用滑鼠點右下角的「>>」，並選擇定位方式為「「均分」，
- 以內建的「相同」方式建立環形陣列(複製圓柱的長度不會隨著實體模型的外形自動延伸或縮短) 。

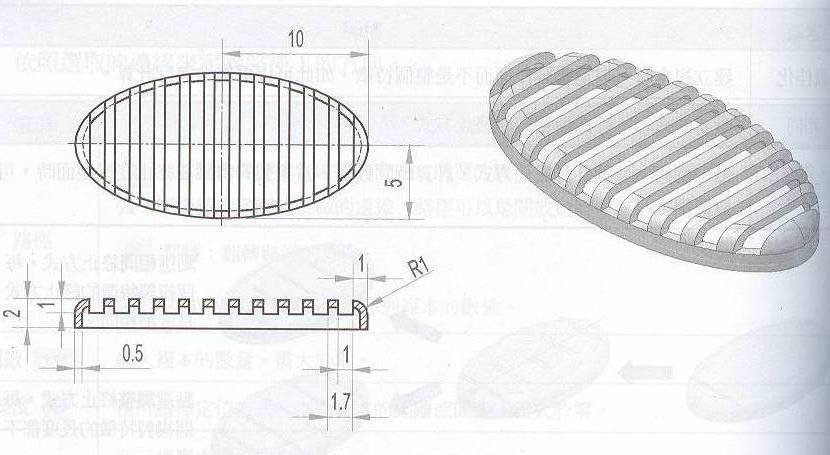

範例 6-2--矩形陣列特徵
示範動畫：(a)
- 在xy平面上作草圖1，以原點為圓心，畫一長軸10mm，短軸5mm的橢圓，完成草圖。
- 擠出，厚度2mm。
示範動畫：(b)
- 作薄殼特徵，厚度5mm，選擇底面為開口面。
示範動畫：(c)
- 在xz平面上作草圖2，求實體和yz平面的切割線。
- 畫一寬度為1的矩形，其上、下及右邊與相對應的邊線距離均為1mm。結束草圖。
- 擠出特徵2，選擇草圖2的矩形，切割，對稱，全部。
示範動畫：(d)
- 矩形陣列特徵，選擇「擠出特徵2」，
- 方向，「x軸」，「相反方向」。個數「11」，間距「1.7」。
- 點「>>」，選擇計算方式為「調整」。

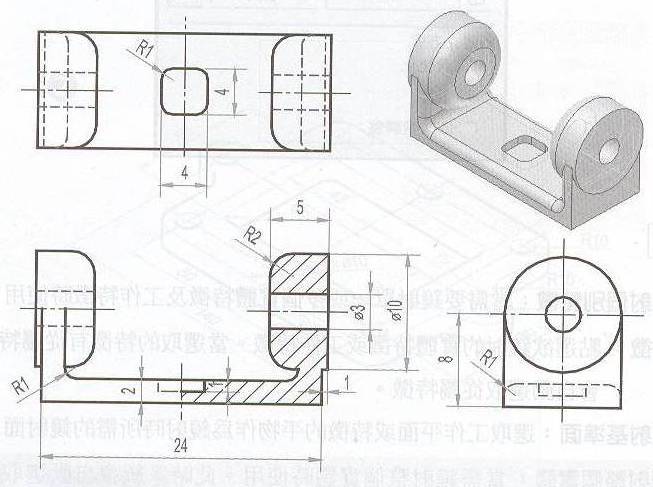

範例 6-3--鏡射特徵
示範動畫：(a)
- 完成草圖，並在xz平面上作草圖2，用線指令畫一厚度各為2mm，長12mm，高8mm的L形斷面。
- 擠出厚度10mm。
示範動畫：(b)
- 選擇在L形的垂直平面上作草圖2，以中點(為圓心)，端點畫一個直徑圓，結束草圖。
- 擠出特徵2，選擇圓，對稱，範圍5mm。
示範動畫：(c)
- 選擇在L形的水平平面上作草圖3，以矩形指令畫一長4mm寬2mm的矩形。
- 矩形中點需與原點作「重合」限制條件。完成草圖。
示範動畫：(d)
- 孔特徵：普通直孔，通過全部，
- 置入：選擇「同圓心」，先用滑鼠在圓柱的右側邊圓上點一下，再選擇圓周。
示範動畫：(e)
- 圓角特徵1：選擇在圓柱的右側邊圓，作半徑2mm的圓角。
示範動畫：(f)
- 鏡射特徵：選擇6處的邊線作半徑1mm的圓角。

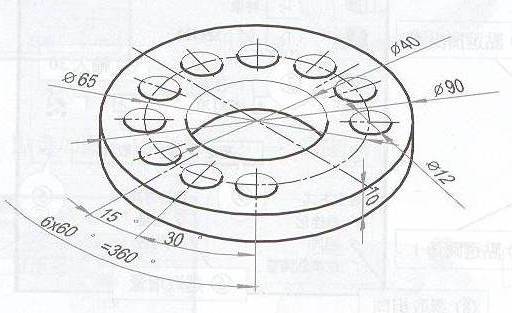

精選範例 6-4

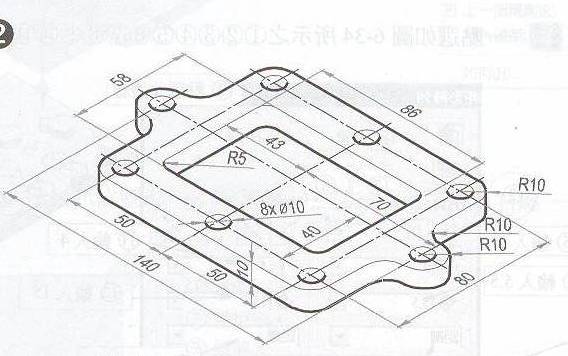

精選範例 6-5
精選範例 6-6
精選範例 6-7
