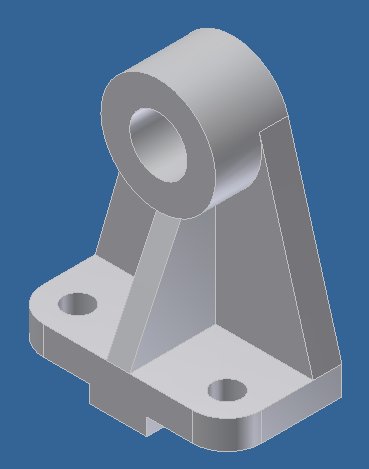

範例 10-3. 肋之剖面視圖

示範動畫:(a)

1. 選擇在xz平面上建立草圖，
   　

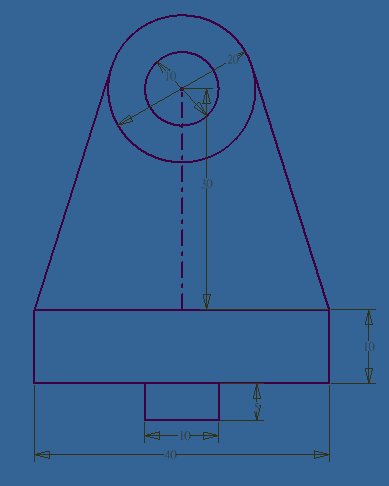

2. 畫兩個同心圓，用中心線畫垂直線段，兩水平線段、從水平線段端點各連一直線段(設定圓和直線相切)。如下圖所示：

3. 完成草圖

示範動畫:(b)

1. 擠出特徵，方向「向內」，距離10，確定。
2. 選取「擠出1/草圖1」，滑鼠右鍵，設為「共用草圖」。
3. 擠出特徵，選取「同心圓的環形區域」，方向「向內」，距離26，確定。
4. 擠出特徵方向「向內」，距離40，確定。
5. 取消共用草圖的可見性。

示範動畫:(c)

1. 圓角特徵，半徑12mm。
2. 孔特徵，直徑10mm。

示範動畫:(d)

1. 選擇在「yz」平面上作草圖，投影切割面，
2. 畫一條直線段，連於底座和圓柱體，標註尺寸，結束草圖。
3. 肋特徵：選取直線段， 寬8mm，方向指向肋的根部。

示範動畫:(e)

1. 開啟，檔名為「圖面10-0.idw」的工程圖。裡面已包含了圖框和投影法、標註的定義。
2. 另存檔案/檔名設為「零件10-3.ipt」

示範動畫:(f)

1. 存檔，檔名設為「零件10-3.ipt」

示範動畫:(g)

1. 開啟，檔名為「圖面10-0.idw」的工程圖。裡面已包含了圖框和投影法、標註的定義。

示範動畫:(h)

1. 置入視圖，基準，選擇零件圖，定義比例，顯示隱藏線。 　

示範動畫:(i)

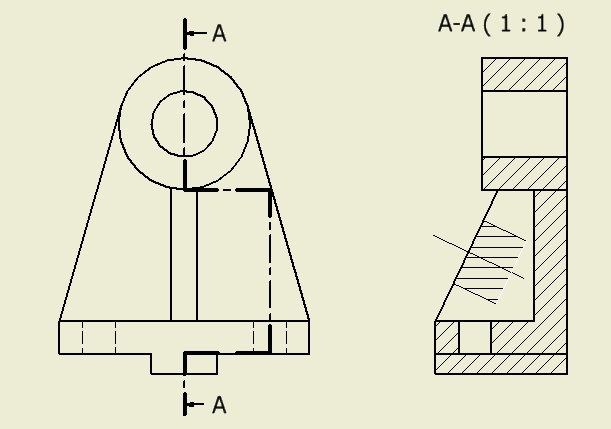

1. 選擇基準視圖。
2. 定義剖面位置(請注意轉折處之技巧)，滑鼠右鍵，繼續，
3. 將剖面圖塊移到合適的位置，並按滑鼠左鍵定義剖面圖位置。
