範例 10-2. 剖面視圖

示範動畫:(a)

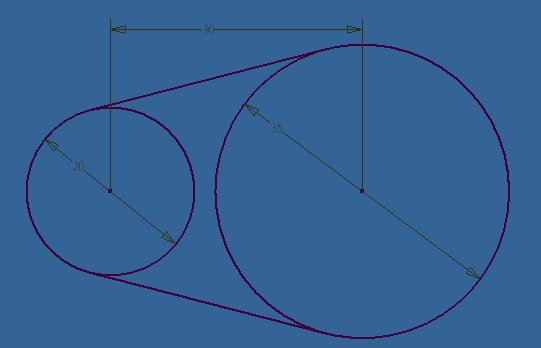

1. 選擇在xy平面上建立草圖，

2. 畫兩個圓(直徑分別為20mm和35mm)，設定兩圓心水平對齊，圓心距為30mm。
3. 畫兩條直線其兩端分別與兩個圓相切。完成草圖

示範動畫:(b)

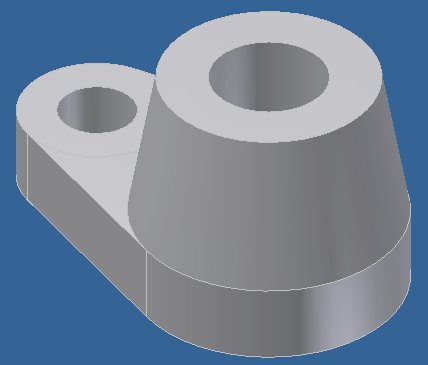

1. 擠出特徵：輪廓選擇「前一步驟所繪所有閉合圖形」，方向改為「向下」，距離10，確定。
2. 選取「擠出1/草圖1」，滑鼠右鍵，設為「公用草圖」

示範動畫:(c)

1. 擠出特徵：輪廓選擇「右邊的圓」，方向為「向上」，距離20，
2. 開啟「更多」，「推拔」為「-10」，確定。
3. 取消共用草圖的可見性。

示範動畫:(d)

1. 右圓錐頂面上以「同圓心」方法作一直徑15mm之孔，終止為「通過全部」
2. 左圓柱頂面上以「同圓心」方法作一直徑10mm之孔，終止為「通過全部」

示範動畫:(e)

1. 選擇以「視圖/線架構」顯示圖形
2. 選擇在右圓柱體的底面作草圖，
3. 將圓錐頂圓投影至此草圖上。結束草圖。
4. 擠出特徵：「切割」，輪廓選擇「前一步驟所投影的圓和孔間之環形」，距離2mm，確定。

示範動畫:(f)

1. 存檔，檔名設為「零件10-2.ipt」

示範動畫:(g)

1. 開啟，檔名為「圖面10-0.idw」的工程圖。裡面已包含了圖框和投影法、標註的定義。

示範動畫:(h)

1. 置入視圖，基準，選擇零件圖，定義比例，顯示隱藏線。 　

示範動畫:(i)

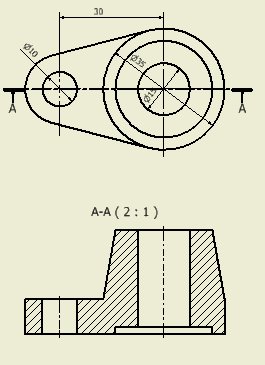

1. 選擇基準視圖
2. 定義剖面位置，滑鼠右鍵，繼續，
3. 將剖面圖塊移到合適的位置，並按滑鼠左鍵定義剖面圖位置。

示範動畫:(j)

1. 用「註解/擷取」在上視圖標註尺寸線。

示範動畫:(k)

1. 用「註解/中心線」在剖面圖作出中心標記。
2. 用「註解/中心標記」在上視圖作出中心標記。
