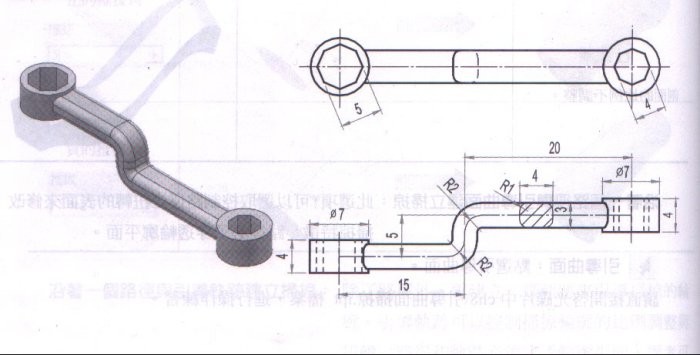

範例 8-1.
示範動畫: (a)
- 結束草圖，按F6，選擇在xz平面上建立草圖，

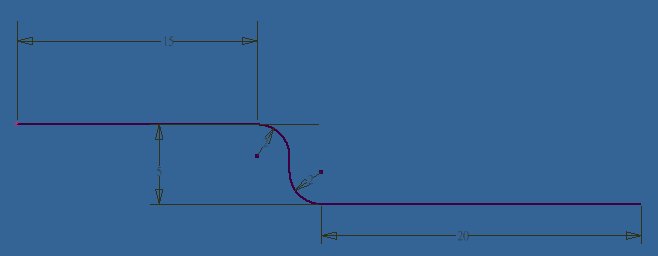

- 完成如上圖的Z字草圖，標註尺寸，結束草圖
示範動畫:(b)
- 選擇在yz平面上建立草圖，

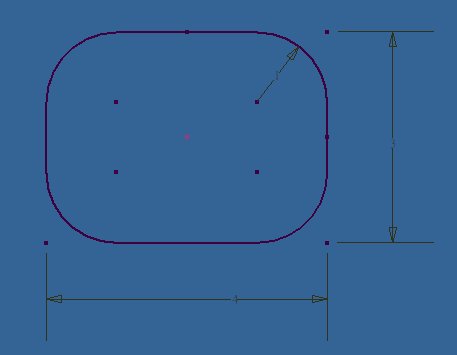

- 畫一矩形(設定「垂直邊的中點」與原點「水平對齊」、「水平邊的中點」與原點「垂直對齊」)
- 標註尺寸(長4mm，寬3mm)，並作半徑1的圓角，結束草圖
示範動畫:(c)
- 建立掃掠特徵(類型：「路徑」，用滑鼠選擇輪廓(作圓角的矩形)及路徑(Z字草圖))
- 確定
示範動畫:(d)
- 平面：選擇在xy平面上建立草圖，
- 畫一個直徑7mm的圓，結束草圖，擠出特徵1(「對稱」、距離「4mm」)
示範動畫:(e)
- 平面：選擇xy平面，偏移-5mm，產生工作平面1，選擇在工作平面1上建立草圖，
- 畫一個直徑7mm的圓，結束草圖，擠出特徵2(「對稱」、距離「4mm」)
示範動畫:(f)
- 平面：選擇在擠出特徵1的圓柱上建立草圖，
- 畫一個直徑4mm的圓，結束草圖，擠出特徵(距離「全部」、「切割」)
示範動畫:(g)
- 平面：選擇在擠出特徵1的圓柱上上建立草圖，
- 畫一個直徑5mm的圓，結束草圖，擠出特徵(距離「全部」「切割」)

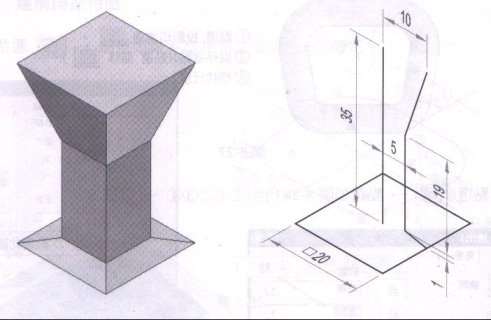

範例 8-2.
示範動畫: (a)
- 選擇在xy平面上建立草圖，
- 畫一矩形(設定「垂直邊的中點」與原點「水平對齊」、「水平邊的中點」與原點「垂直對齊」)
- 標註尺寸(長寬皆為20mm)，結束草圖
示範動畫: (b)
- 選擇在xz平面上建立草圖，

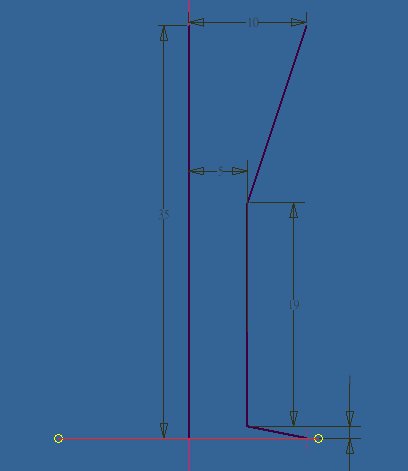

- 畫出如上圖的路徑(長35mm的直線)和引導軌跡(由三段直線構成)，完成草圖
示範動畫: (c)
- 建立掃掠特徵(類型：「路徑及引導軌跡」，用滑鼠選擇輪廓(直線)及引導軌跡(點三段直線的任一處))
- 確定

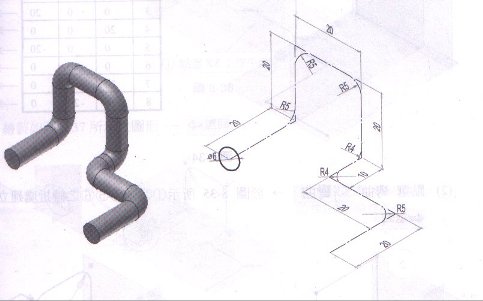

範例 8-3.
示範動畫: (a)
- 完成草圖，建立3d草圖，輸入下列(x,y,z)的值，(輸入過程中用tab鍵移動游標至下一格，較為方便，x、y、z三個值都輸入之後再按enter)
| 點/座標 |
x |
y |
z |
| 1 |
0 |
0 |
0 |
| 2 |
0 |
20 |
0 |
| 3 |
0 |
0 |
20 |
| 4 |
20 |
0 |
0 |
| 5 |
0 |
0 |
-20 |
| 6 |
0 |
-10 |
0 |
| 7 |
20 |
0 |
0 |
| 8 |
0 |
-20 |
0 |

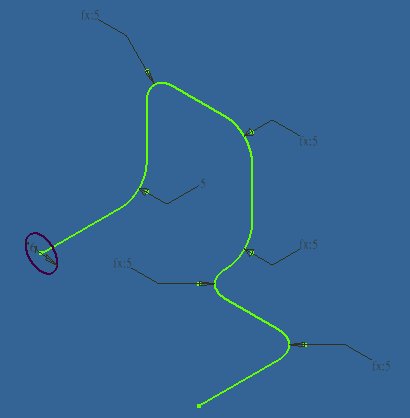

- 用「彎曲」指令，在每個轉彎處作半徑5的圓角
示範動畫: (b)
- 選擇在xz平面上畫一直徑6的圓(此圓的圓心位於3d曲線的起點處)，完成草圖
示範動畫: (c)
- 建立掃掠特徵(類型：「路徑」，用滑鼠選擇輪廓(直徑6的圓)及路徑(3d曲線))
- 確定
