範例 5-1.

示範動畫: (a)

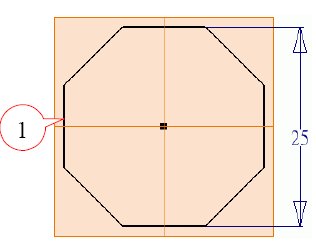

1. 在xy平面上繪製草圖1,使用多邊形指令畫一正八邊形。標註直徑:25mm。
2. 結束草圖，選擇八邊形作擠出特徵，距離:12mm。

示範動畫:(b)

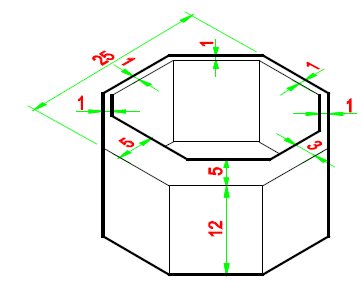

1. 薄殼特徵，選擇頂面為移除面，預定厚度為1mm。
2. 按>>選擇兩個面設定厚度為5mm，另選第三個面設定厚度為3mm。即可作出不同厚度的薄殼。

應用實例 5-1.

.

示範動畫: (a)

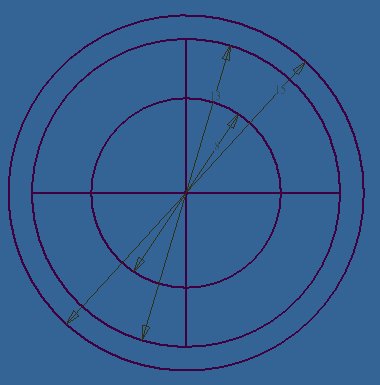

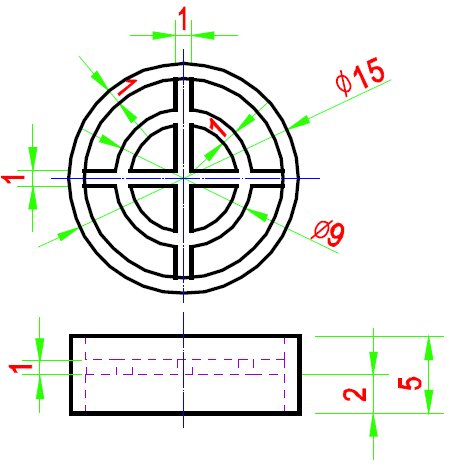

1. 在xy平面上繪製草圖1,以原點為圓心畫三個同心圓，直徑分別為8mm，13mm和15mm。
2. 用線指令畫兩條通過圓心且垂直相交的直線(為第二個圓的直徑)。
3. 若要得到完全定義的草圖，請設定原點為此兩直的中點。結束草圖。

示範動畫: (b)

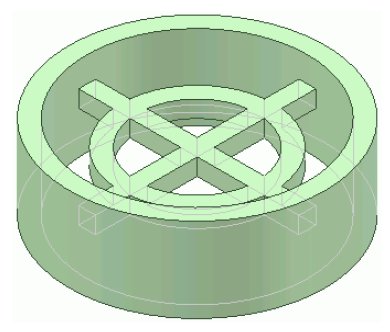

1. 選擇最外的兩同心圓作「對稱擠出」特徵，距離:5mm。
2. 用滑鼠點一下擠出1特徵列左邊的+，展開特徵1。將游標移到草圖1，並按滑鼠右鍵，選擇「共用草圖」。

示範動畫: (c)

1. 選擇內圈的圓和兩條互相垂直的直線作肋特徵：
2. 選擇「對稱」長出，距離1mm，範圍：有限的。

應用實例 5-2

.

示範動畫: (a)

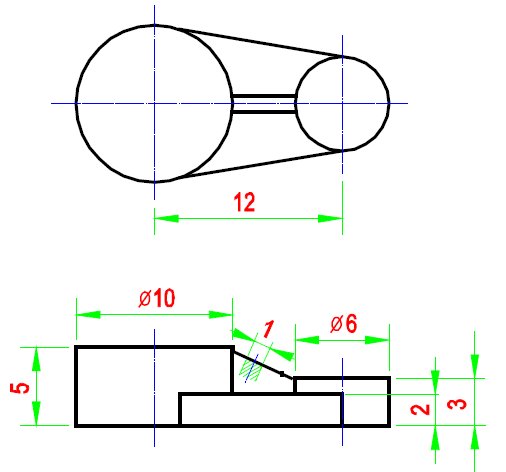

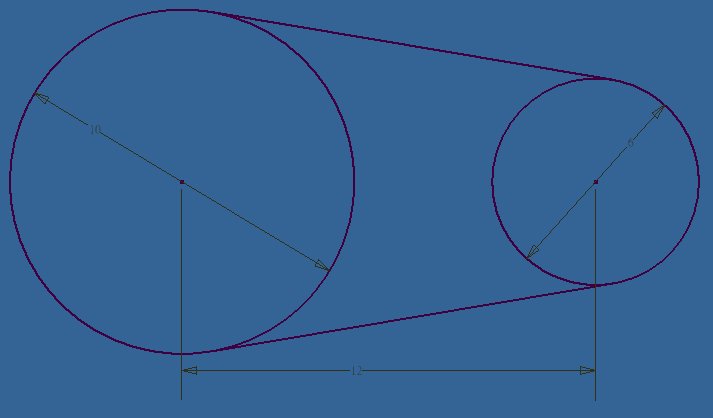

1. 在xy平面上繪製草圖1,畫直徑分別為10mm和6mm的兩個圓，兩圓心距12mm，設定兩圓心「水平」對齊。
2. 畫兩條直線兩端分別與兩圓相切。

示範動畫: (b)

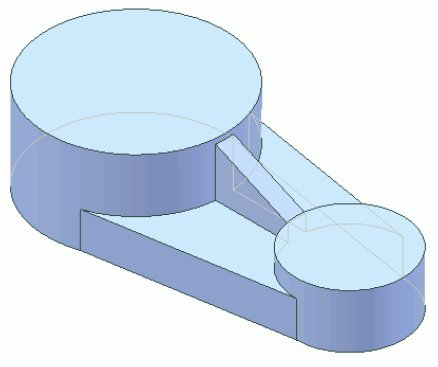

1. 選擇直徑10mm的圓作擠出特徵，距離:5mm。
2. 設定草圖1為「共用草圖」。
3. 選擇兩切線和兩圓之間所圍成的封閉區域，作擠出特徵，距離:2mm。
4. 選擇6mm的圓作擠出特徵，距離:3mm。

示範動畫: (c)

1.  選擇在xz平面上作草圖2。再次選擇在xz平面，按 「Page Up」轉正草圖，
2. 畫出一條直線，兩端各伸入兩圓柱的側投影內。
3. 為了方便標註尺寸，暫時設定用線架構圖顯示，等標示好尺寸後再設回預設的描影。
4. 設定方法為：若設「視圖/線架構」則系統會以線架方式構顯示圖形。若用「視圖/描影」則系統會以描影方式顯示圖形。
5. 完成草圖。

示範動畫: (d)

1. 選擇直線作肋特徵：
2. 範圍為「到下一個」，厚度1mm。
3. 選擇長出方向：指向左下方的實體。
