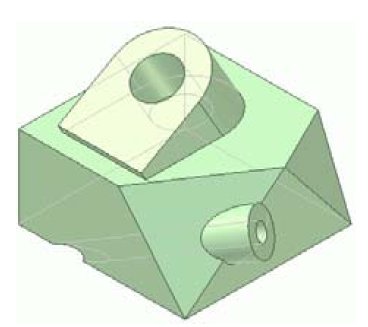

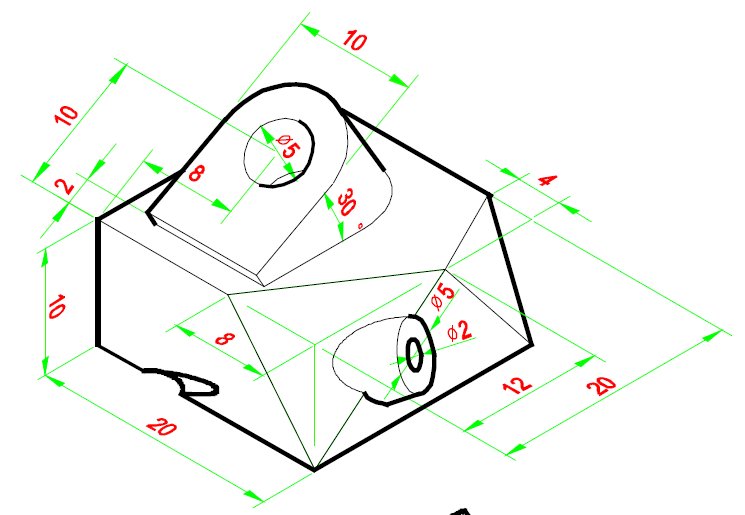

範例 4-1.



示範動畫: (a)

  1. 結束inventor預設的xy平面草圖1，重新選擇在yz平面上繪製草圖2,畫一長20寬10的矩形，完成草圖，
  2. 選擇草圖2裡某些閉合區域作擠出特徵。

示範動畫:(b)

  1. 選擇以矩形體的頂面、邊線產生工作平面1，

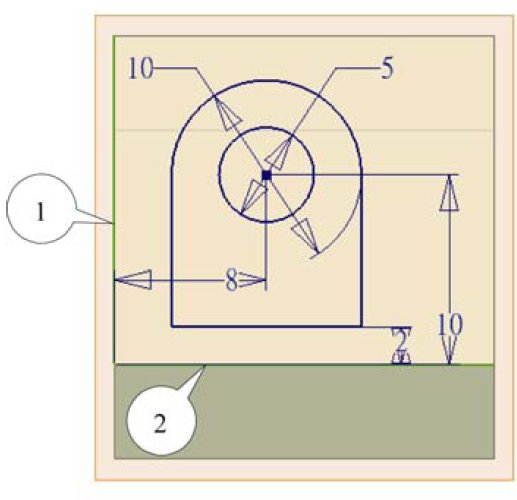

  2. 在工作平面1上畫出如下的草圖，並完成草圖。
  3. 選取該閉合區域(不含孔)作擠出(範圍:「到下一個」)，

示範動畫:  (c)

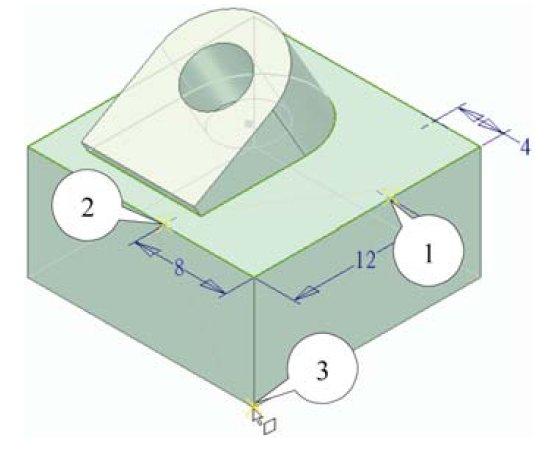

  1. 定義工作點1、工作點2、工作點3。
  2. 由工作點1、工作點2和頂點產生工作平面2，
  3. 由工作點2、工作點3和另一頂點產生工作平面3，
  4. 將工作平面3向內側偏移-2得到工作平面4。

示範動畫:  (d)

  1. 在工作平面2建立草圖3,選取立體與工作平面2的切割邊，作「切割擠出」特徵((範圍::全部)。
  2. 在工作平面3建立草圖4,選取立體與工作平面3的切割邊，作「切割擠出」特徵((範圍::全部)。

示範動畫: (e)

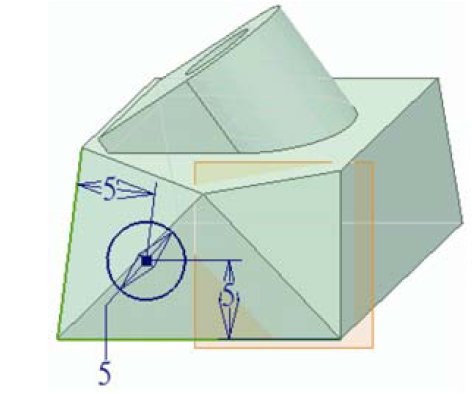

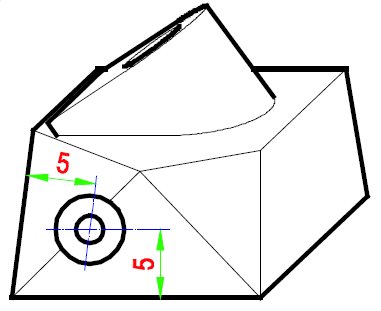

  1. 在工作平面2建立草圖5,完成如下圖的草圖，完成草圖，
  2. 選取該圓作擠出(範圍:「到下一個」)，
  3. 選擇在圓柱的頂面上作孔(直徑分別為2mm)，直孔，(範圍:全部)。

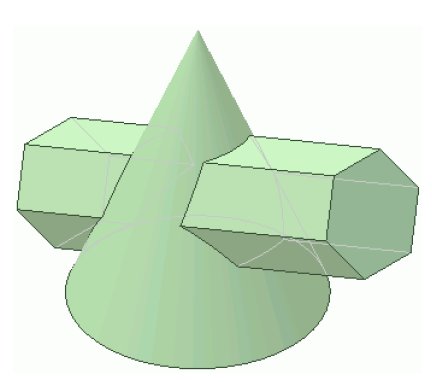

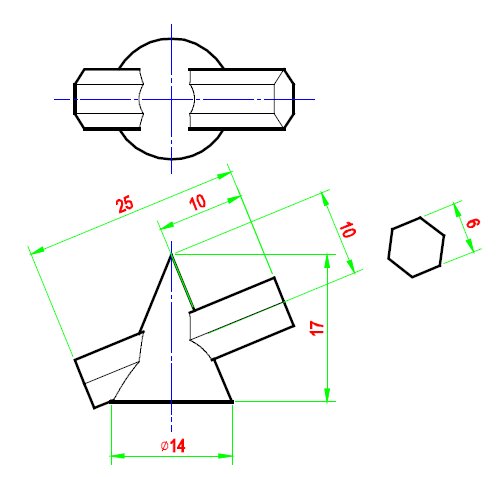

範例 4-2.

.

　

示範動畫: (a)

  1. 結束inventor預設的xy平面草圖1，重新選擇在xz平面上繪製草圖2, 畫出以下草圖，完成草圖，
  2. 迴轉，選取鉛垂線作為旋轉軸，產生一圓錐體。

示範動畫: (b)

  1. 從瀏覽器選擇xz平面作2D草圖2，選擇圓錐面與xz平面的切割線。完成草圖。
  2. 平面: 選擇草圖2上的圓錐面與xz平面的切割線，再選擇圓錐面產生工作平面1。
  3. 平面: 選擇工作平面1，用滑鼠拉動一下在工作平面1邊緣出現的藍色框，並輸入10mm，產生工作平面2。

示範動畫: (c)

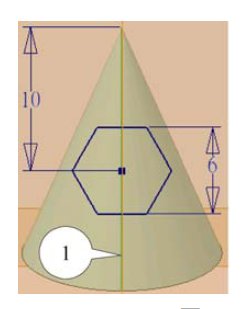

  1. 選擇在工作平面2上畫一六邊形。
  2. 用投影幾何指令將圓錐的頂點和z軸投影到工作平面2，完成標註尺寸並完成草圖。
  3. 擠出，範圍:25mm。(方向須指向圓錐體並穿透之)

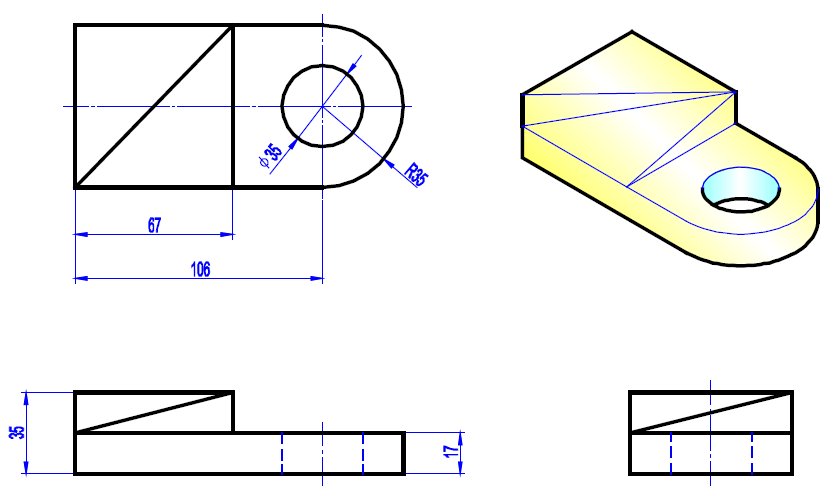

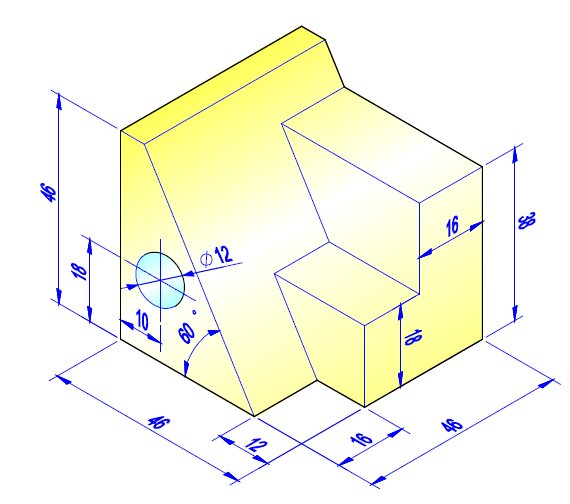

精選練習範例 4-1

示範動畫:

精選練習範例 4-2

示範動畫:
