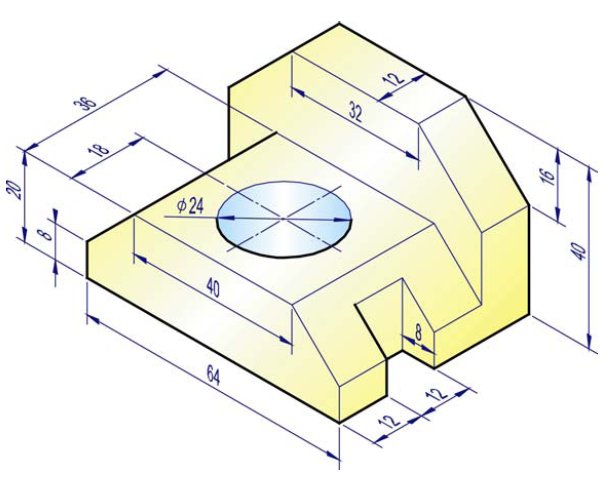

習題3-24

示範動畫: (a)結束inventor預設的xy平面草圖1，重新選擇在xz平面上繪製草圖2
, (b)選擇草圖2裡某些閉合區域作擠出特徵，並設定草圖2為公用草圖，再擇草圖2裡其餘的閉合區域向另一方向作擠出特徵
(c)1.選在擇較低的水平面上繪製草圖，
2.畫一個圓、圓的左右各畫一個矩形，標註後完成草圖，
3.作「切割擠出」特徵((範圍::全部)

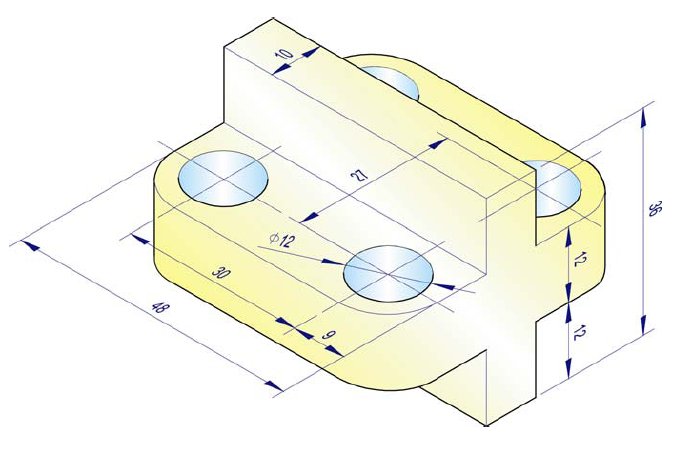

習題3-25

示範動畫: (a)在inventor預設的xy平面上繪製草圖1
(b)1.選擇草圖2裡某些閉合區域作「對稱擠出」特徵，2.設定草圖2為公用草圖，3.再擇草圖2裡其餘的閉合區域向另一方向作「對稱擠出」特徵
(c)1.選擇矩形塊的四個角上作圓角特徵(半徑為9mm)，2.作孔(直徑皆為12mm)特徵: 選擇水平面，選擇與該孔同心的圓角，(範圍:全部)，套用。(只有最後一次才用確定結束圓角指令)

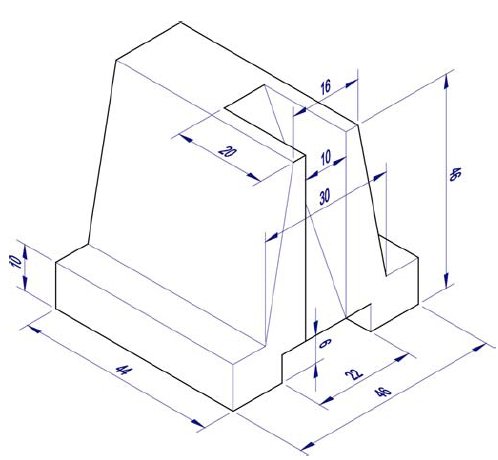

習題3-26

示範動畫: (a)結束inventor預設的xy平面草圖1，重新選擇在yz平面上繪製草圖2，結束草圖，並作擠出特徵(厚度為44)
(b)1.先在距離頂點處向左20mm處作出兩個參考點，
2.再以它們和底部凹槽頂點作出參考平面1，
3.在此參考面上繪草圖3,
4.完成草圖之後，再作「切割擠出」特徵(至:參考平面1)

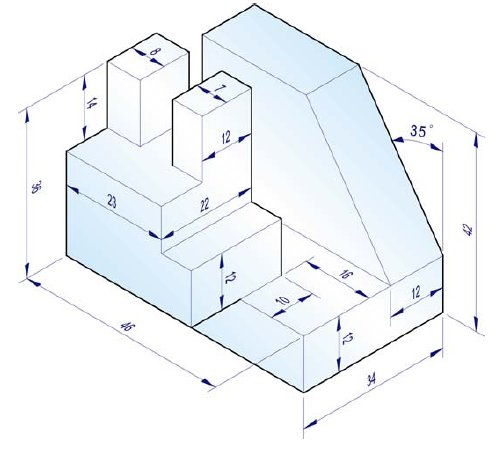

習題3-27

示範動畫: (a)結束inventor預設的xy平面草圖1，重新選擇在xz平面上繪製草圖2
(b)選擇草圖2裡某些閉合區域作擠出特徵，並設定草圖2為公用草圖，再擇草圖2裡其餘的閉合區域向另一方向作擠出特徵
(c)3.在此參考面上繪草圖3,完成草圖，
4.作「切割擠出」特徵((範圍:至參考平面1)

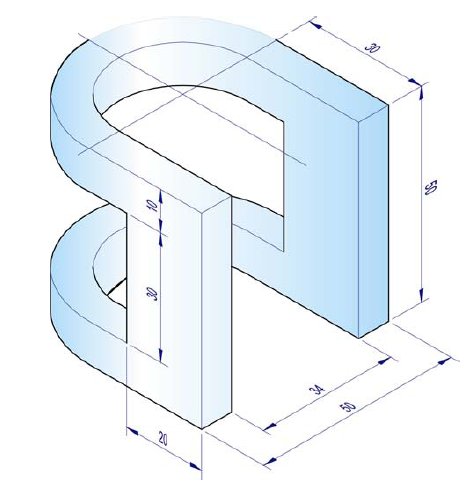

習題3-28

示範動畫: (a)1.在inventor預設的xy平面上繪製草圖1，
2.畫長45mm寬50mm之矩形，
3.擠出(高度50mm)，4.作圓角(選「全圓角」)特徵，選擇3個面。 (b)1.選擇水平面作2D草圖，2.用偏移指令將邊線向內偏移8mm，3.刪除右邊的直線段，4.用直線指令重畫右邊的直線段並將它拉到超過最右邊的邊線，4.重新標註直到完全定義。5.作「切割擠出」特徵(全部)。
(c)1.選擇在重直的平面上畫草圖，2.畫一矩形，標註尺寸(此矩形的左邊需超過立體圖的最左邊的邊線)，3.作「切割擠出」特徵((範圍:全部)。

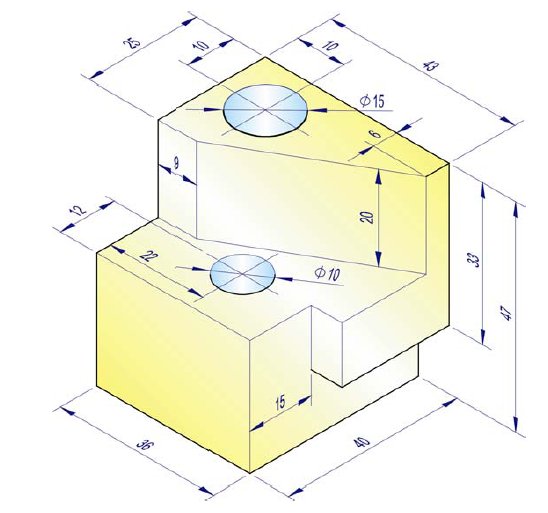

習題3-29

示範動畫: (a)1.結束inventor預設的xy平面草圖1，
2.重新選擇在yz平面上繪製草圖2，完成草圖，
3.選擇草圖2裡某些閉合區域作擠出特徵，
4.設定草圖2為公用草圖，5.擇草圖2裡其餘的閉合區域向另一方向作擠出特徵。
(b)1.選擇在立體圖的頂面上作2D草圖，標註，完成草圖，
2.擠出高度為20mm，
(c)孔特徵(直徑分別為15mm和10mm)，直孔，(範圍:全部)，套用。(只有最後一次才用確定結束圓角指令)
