CNS圖紙規格

單 位：mm

規 格	A0	A1	A2	A3	A4
尺 度	1189x841	841x594	594x420	420x297	297x210

CNS 線型與線條粗細

線條用途	顏色	筆寬
輪廓線、範圍線	白色	0.5
虛線、中文字	紫色	0.35
數值	紅色	0.25
尺寸線	綠色	0.18
中心線、假想線	黃色	0.18
剖面線、折斷線	青色	0.18
圖框線	藍色	0.7

線之分類與用途

種 類	式樣	粗細	畫　　　　　　　　　　　法	用　　　途
實 線	A	粗	連續線	可見輪廓線、圖框線
	B	細		尺度線、尺度界線、指線、剖面線、因圓角而消失的稜線、旋轉剖面的輪廓線等
	C			折斷線、剖面線外緣
	D		含鋸齒形彎折之連續線，相對銳角角度約為15ﾟ;其角高度約為2mm	折斷線
虛 線	E	中	每段約3mm 間隔約1mm	隱藏線
鏈 線	F	細	線段長度與間隔之比例均為10：1，中間為一點	中心線、節線、假想線等
	G	粗		表示需特殊處理物面的範圍
	H	粗細	兩端及轉角粗，中間細，兩端粗線長勿超過10mm 註(詳圖)	割面線

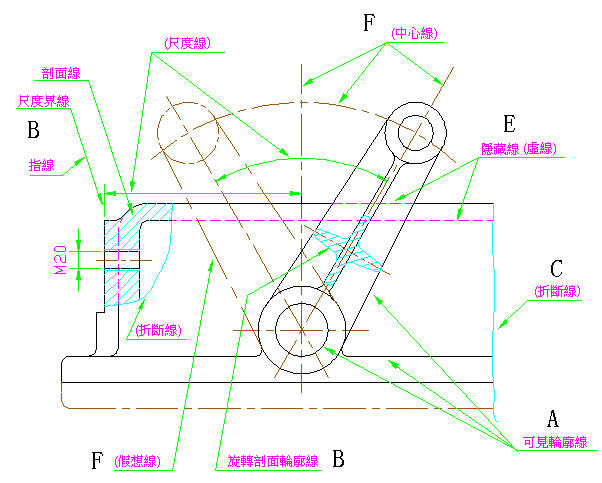

• 圖例



圖框之繪製 TTTT A4 規格之圖紙

• 本班的圖紙規劃 (A4)






• 本班的圖紙之尺寸






• 本班的圖紙之標題欄尺寸
